Корпус каталитического нейтрализатора: материалы, признаки неисправности и советы по замене

Корпус каталитического нейтрализатора — это первое, что вы видите под автомобилем, но его корпус из нержавеющей стали легко недооценить. Когда корпус трескается, ржавеет или теряет целостность сварного шва, выхлопные газы могут миновать слой катализатора, показания кислородного датчика смещаются, и конвертер не проходит проверку, даже если подложка остается неповрежденной. В этом руководстве мы рассмотрим, что на самом деле делают материалы корпуса, как распознать выход корпуса из строя и почему покрытый катализатор внутри является компонентом, который в конечном итоге определяет показатели выбросов.

Роль оболочки: больше, чем просто металлическая банка

Оболочка не является пассивным контейнером. Он поддерживает подложку, направляет поток выхлопных газов, изолирует высокие температуры и обеспечивает монтажную оболочку для всей выхлопной системы. Хорошо спроектированный корпус должен выдерживать непрерывные температурные циклы от холодного запуска при 20°C до рабочих температур катализатора выше 600°C без деформации и потери давления уплотнения.

На практике оболочка выполняет четыре основные функции:

• Механическая защита: предотвращает разрушение керамического или металлического основания дорожным мусором, вибрацией и термическим ударом.
• Управление потоком газа: внутренний диаметр и геометрия перегородки контролируют скорость выхлопа и обеспечивают равномерный контакт с поверхностью катализатора.
• Сохранение тепла: оболочка с двойными стенками или внешний теплозащитный экран удерживают тепло внутри слоя катализатора, поэтому зажигание происходит быстро.
• Ссылка на датчик: монтажные выступы для датчиков кислорода дают системе управления двигателем точные показания состава выхлопных газов.

Если какая-либо из этих функций выходит из строя, это проявляется в виде падения эффективности преобразования или включения контрольной лампы двигателя. Вот почему качество скорлупы имеет значение, даже если она сама не содержит драгоценных металлов.

Материалы корпуса и аспекты изготовления

Почти все корпуса каталитических нейтрализаторов изготовлены из нержавеющей стали, но не вся нержавеющая сталь ведет себя одинаково при температурах выхлопных газов. Ферритные марки, такие как 409, широко распространены в выхлопных системах OEM, поскольку они обеспечивают хорошую стойкость к окислению при умеренной стоимости. Аустенитные марки, такие как 304, обеспечивают более высокую прочность и лучшую коррозионную стойкость, но стоят дороже. Для суровых условий эксплуатации с солью, влажностью или химическим воздействием сталь 316Л обеспечивает лучшую устойчивость к хлоридам.

Толщина стенок также имеет значение. Корпус толщиной 1,5 мм может подойти для небольшого бензинового автомобиля, но для тяжелого дизельного двигателя часто требуется сталь толщиной 2,0 мм, чтобы противостоять вибрации и ударам. Метод сварки не менее важен: тонкие корпуса требуют контролируемой сварки MIG или TIG, чтобы избежать прожога и сохранить плоский внутренний фланец для уплотнения прокладки.

В некоторых конвертерах используется конструкция с двойной оболочкой и небольшим воздушным зазором или слоем керамического волокна между внутренним и внешним слоем. Такая конструкция снижает температуру поверхности и улучшает каталитическое отключение за счет сохранения тепла. При сравнении цен проверьте, является ли корпус простой одностенной штамповкой или термоизолированной сборкой, поскольку разница влияет как на долговечность, так и на соответствие требованиям по выбросам.

Как осмотреть и заменить неисправный корпус

Разрушение оболочки часто происходит постепенно. Если после прогрева преобразователя вы заметили металлический скрежет, возможно, внутренний теплозащитный экран отделился от внешнего корпуса. Запах серы или шум выхлопа обычно указывают на трещину или неисправность сварного шва. Во многих случаях блок управления двигателем устанавливает код для нижнего датчика кислорода, поскольку наружный воздух попадает через утечку и разбавляет пробу выхлопных газов.

1. Прислушайтесь к дребезгам и шипению во время работы двигателя на холостом ходу и при ускорении.
2. Осмотрите поверхность корпуса на предмет ржавчины, особенно вблизи сварных швов и монтажных кронштейнов.
3. Проверьте фланцы и гибкие соединения на наличие признаков деформации или выхлопной сажи.
4. С помощью манометра выхлопных газов определите ненормальное противодавление, вызванное разрушением внутреннего вкладыша.
5. Если возможно, снимите преобразователь и посветите светом через розетку, чтобы проверить, нет ли повреждений подложки.

Когда корпус больше не подлежит ремонту, большинство мастерских заменяют весь катализатор в сборе. Новый корпус должен соответствовать исходным углам крепления, диаметрам труб и положениям датчика кислорода. «Достаточно плотная» оболочка может вызвать напряжение при установке и привести к преждевременному растрескиванию.

Каталитическое покрытие — это то, что на самом деле очищает выхлоп

На оболочке легко ориентироваться, поскольку она видна и заменяема, но оболочка не преобразует загрязняющие вещества. Химическая работа происходит на тонком покрытии, нанесенном на керамическую или металлическую подложку внутри. Например, трехходовой катализатор восстанавливает оксиды азота, окисляет окись углерода и окисляет несгоревшие углеводороды в одном агрегате. Катализатор окисления дизельного топлива выполняет другую работу и использует другой состав покрытия. Вы можете увидеть конкретный механизм в нашем руководстве по Катализаторы окисления дизеля и как они работают .

Все эти характеристики зависят от однородности покрытия, содержания драгоценных металлов и адгезии покрытия при термоциклировании. Отличная скорлупа не сможет исправить плохо покрытую основу. И наоборот, поврежденная оболочка может испортить хороший катализатор, позволяя проникнуть холодному воздуху и погасить реакцию. Обе части должны быть спроектированы вместе.

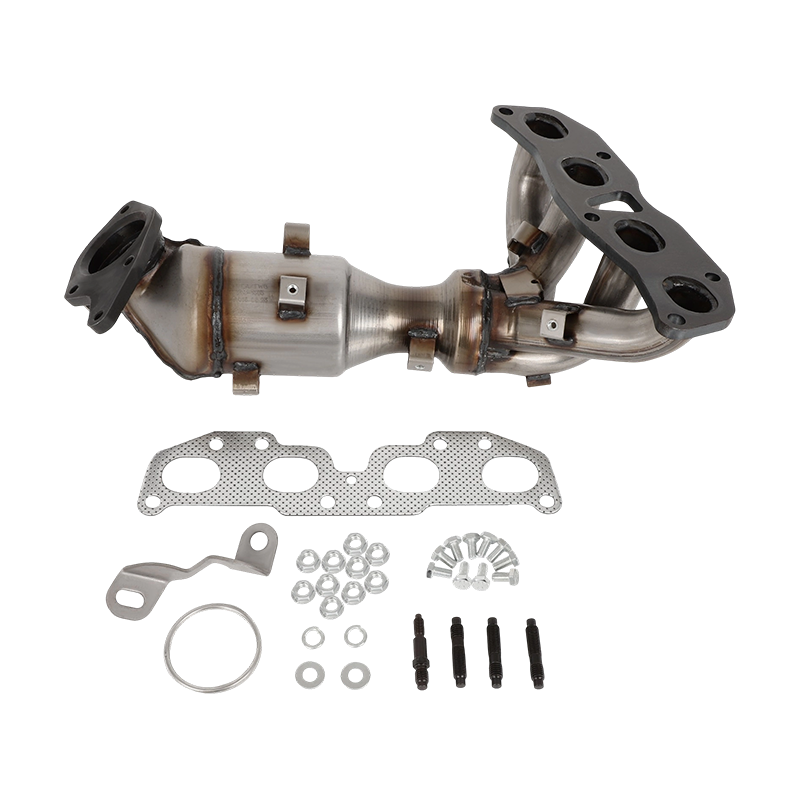

Трехкомпонентный каталитический нейтрализатор с керамической подложкой с покрытием Разработанный для бензиновых двигателей, этот TWC одновременно снижает выбросы CO, HC и NOx. Его покрытая подложка и оболочка спроектированы вместе для обеспечения стабильной каталитической активности и быстрого выключения. Посмотреть продукт →

Если вы используете бензиновый автомобиль, то вам, скорее всего, понадобится трехкомпонентный каталитический нейтрализатор. Размер оболочки и плотность ячеек подложки должны выбираться вместе, чтобы противодавление выхлопных газов оставалось в пределах, установленных производителем двигателя, а катализатор быстро достигал температуры зажигания.

Выбор подходящего катализатора для вашего применения

Спецификация оболочки — это лишь часть процесса выбора. Катализатор внутри должен соответствовать типу двигателя, топливу, стандарту выбросов и доступному пространству. По нашему опыту, покупатели должны начать с химического покрытия, а затем выбрать оболочку, которая его защитит.

• Бензиновые легковые автомобили и мотоциклы: трехходовой катализатор с плотностью ячеек 400–600 CPSI и размером корпуса, подходящим для подпольного или моноблочного положения.

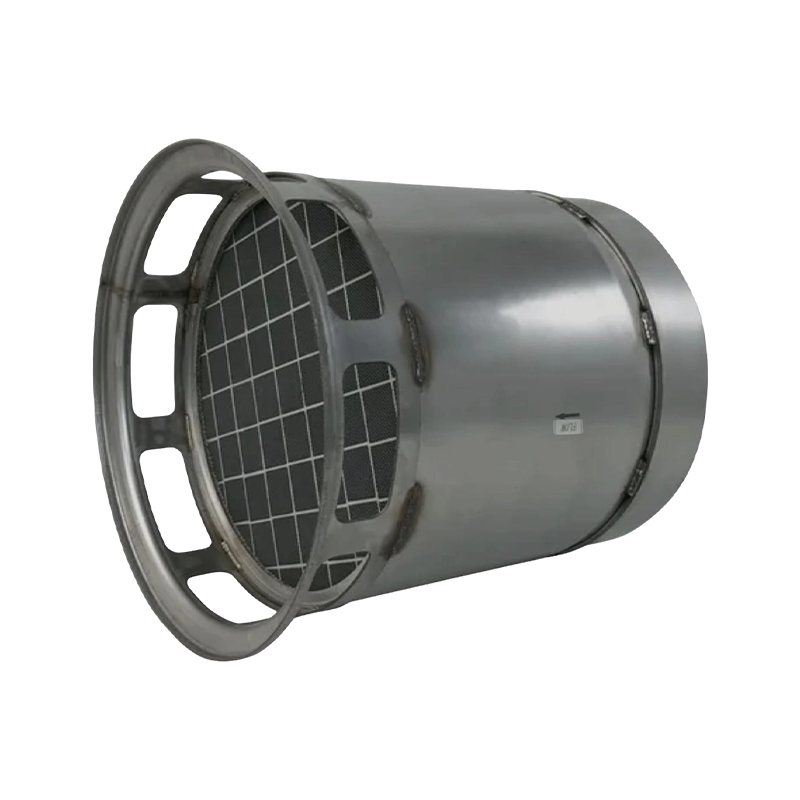

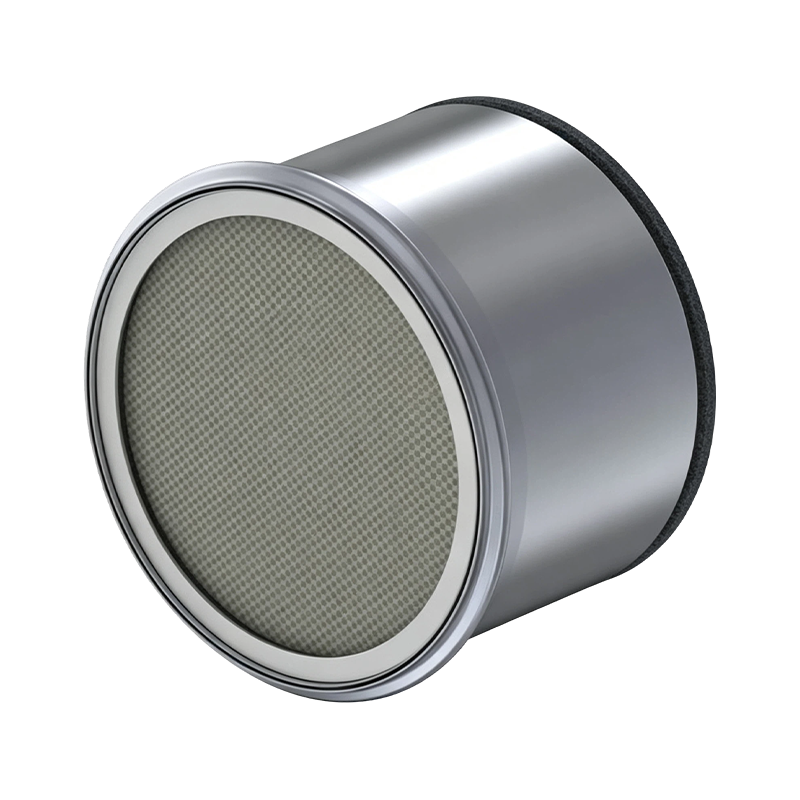

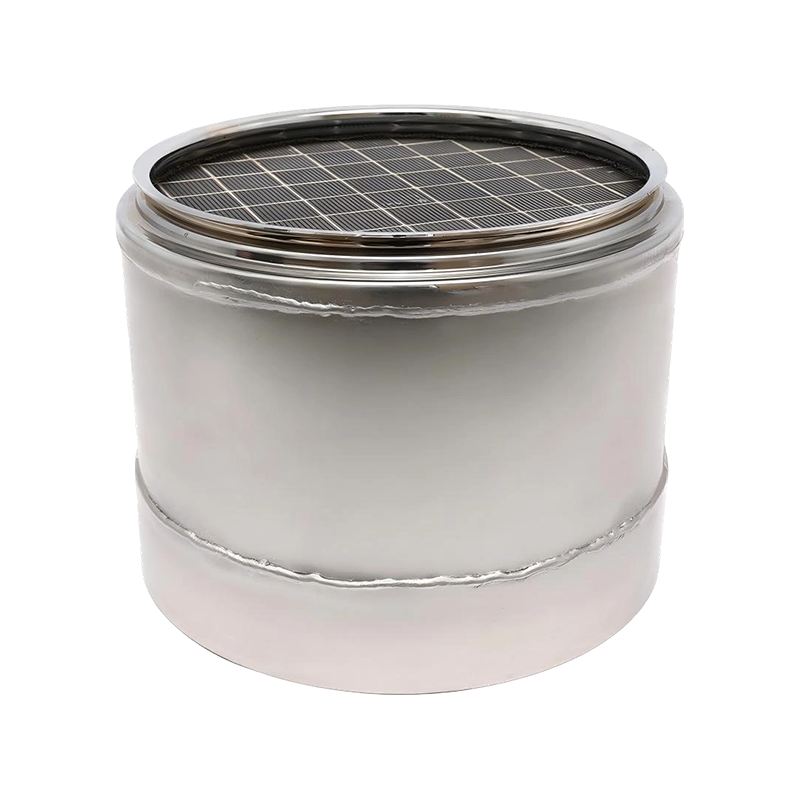

• Дизельные грузовики и внедорожная техника: системы DOC, DPF или SCR, выбранные в соответствии с целевыми пределами выбросов NOx и твердых частиц.
• Компактные моторные отсеки или пакеты модернизации: катализатор с металлической подложкой может иметь более свободную форму и достигает рабочей температуры быстрее, чем керамический кирпич того же объема.
• Замена корпуса конвертера или изготовление по индивидуальному заказу: сварной каталитический элемент, в который уже входят корпус и концевые фитинги, снижает количество ошибок при установке.

Для мотоциклов и небольших двигателей, где места мало, металлическая подложка часто является лучшим выбором. Тонкие каналы из металлической фольги позволяют использовать более короткий и легкий пакет катализатора, сохраняя при этом ту же геометрическую площадь поверхности.

Компактный катализатор с металлической подложкой для двигателей малой мощности Используя тонкие каналы из фольги из сплава, этот катализатор обеспечивает быстрое зажигание, низкое противодавление и долговечность в ограниченном пространстве. Подходит для ремонта выхлопных систем мотоциклов и небольших двигателей. Посмотреть продукт →

Для цехов, занимающихся ремонтом выхлопных систем, можно заказать монолитную сварную деталь катализатора с соответствующим размером выпускного отверстия и конфигурацией фланцев. Такой подход упрощает замену ржавого корпуса без замены всей выхлопной магистрали.

Прежде чем указать деталь, сравните диапазон рабочих температур, максимальный поток выхлопных газов и требуемую эффективность преобразования. Эти данные, а не только толщина стали, определяют, пройдет ли преобразователь испытание на выбросы.

Заключительная мысль: оценивайте всю систему, а не только ее оболочку

Корпуса каталитических нейтрализаторов заслуживают внимания, поскольку они защищают дорогой катализатор и должны выдерживать десятилетия термических и механических нагрузок. Однако оболочка — это всего лишь оболочка. Сокращение выбросов происходит за счет покрытия на внутренней стороне подложки. Выбирая поставщика, ищите того, кто понимает обе стороны: прочную конструкцию корпуса и правильно разработанное каталитическое покрытие. Именно эта комбинация обеспечивает чистоту выхлопа и сохранение гарантии.
