Принцип работы GPF: фильтрация и регенерация
Основной принцип работы сажевого фильтра (GPF) очень похож на принцип работы сажевого фильтра (DPF) дизельного двигателя, оба из которых включают процесс физической фильтрации и регенерации.
1. Механизм фильтрации

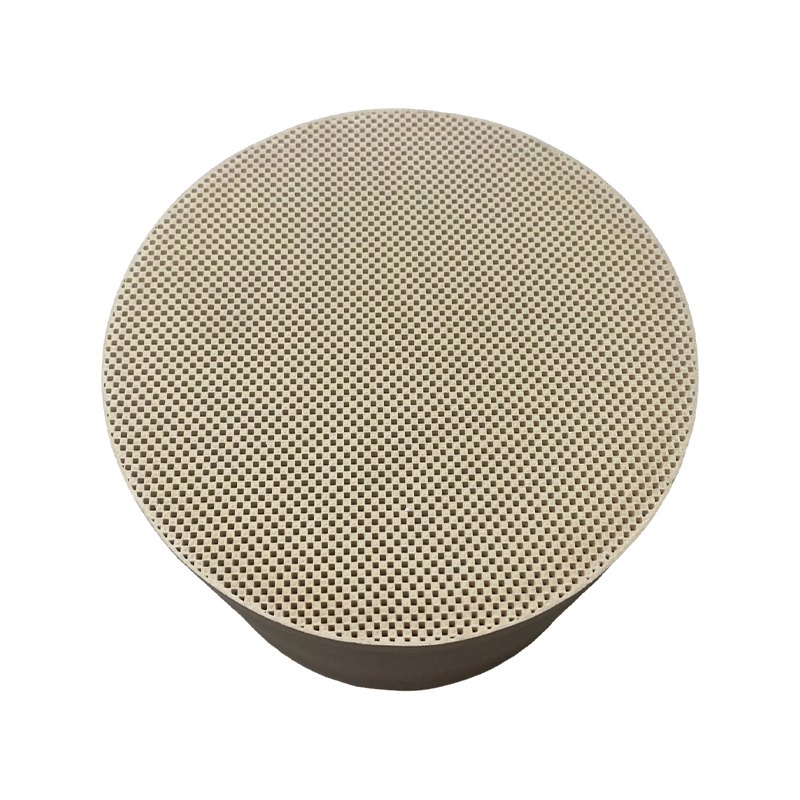

В GPF используется сотовая керамическая подложка с попеременно закупоренными каналами, заставляющими выхлопные газы течь через пористые стенки. Твердые частицы захватываются либо внутри, либо на поверхности этих стенок с помощью таких механизмов, как диффузия, перехват и инерционное воздействие. Эффективность фильтрации чрезвычайно высока: эффективность фильтрации количества частиц превышает 90%.
2. Механизм регенерации
Регенерация также необходима для непрерывной работы GPF. К счастью, условия эксплуатации бензиновых двигателей естественным образом благоприятствуют регенерации GPF.
Основное преимущество: высокая температура и химическая среда
Бензиновые двигатели обычно работают вблизи трехкомпонентного катализатора, где температура выхлопных газов выше, а нагрузка двигателя значительно колеблется, что облегчает достижение температур регенерации. Самое главное, что бензиновые двигатели работают в диапазоне, близком к стехиометрическому соотношению воздух–топливо, а это означает, что в выхлопных газах сосуществуют как восстановительные газы (CO, HC, H₂), так и окислительные газы (O₂, NOx).
Типы и схемы интеграции катализаторов GPF
Катализаторы GPF не являются совершенно новыми материалами, но тесно интегрированы с существующими трехкомпонентными каталитическими нейтрализаторами. Существует три основные схемы интеграции:
1. Покрытый GPF
В настоящее время это наиболее распространенное и классическое решение.
Структура: Внутри пористых стенок подложки GPF нанесено трехкомпонентное каталитическое (TWC) покрытие. Состав покрытия идентичен составу обычного TWC: в качестве активных компонентов используются платина (Pt), родий (Rh) и палладий (Pd), а в качестве моющих материалов используются оксид алюминия (Al₂O₃), церий (CeO₂) и цирконий (ZrO₂).
Принцип работы:
（1）Очистка газа: он действует как миниатюрный “четырехкомпонентный” катализатор, продолжая очищать CO, HC и NOx по мере прохождения выхлопных газов через стенку.
（2）Содействие регенерации:
Активная регенерация: когда необходима регенерация, ECU двигателя на короткое время обогащает смесь воздуха и топлива, производя выхлопные газы, богатые CO и HC. Эти газы окисляются на поверхности катализатора GPF, выделяя значительное количество тепла, которое быстро повышает внутреннюю температуру GPF выше 600°C, сжигая накопившуюся сажу.
Пассивная регенерация: при нормальной стехиометрической работе NO₂ и O₂ в выхлопных газах также могут непрерывно окислять часть захваченной сажи с помощью катализатора.
2. GPF без покрытия
Структура: Подложка GPF не имеет каталитического покрытия и служит исключительно в качестве сажевого фильтра.
Конфигурация: Этот тип GPF обычно устанавливается как отдельный компонент после обычного трехкомпонентного катализатора.
Принцип работы: Газообразные загрязнители обрабатываются расположенным выше по потоку трёхкомпонентным каталитическим нейтрализатором (TWC), в то время как сажевый фильтр для бензиновых двигателей (GPF) отвечает исключительно за улавливание твёрдых частиц. Регенерация осуществляется за счёт высокой температуры выхлопных газов, создаваемой нейтрализатором TWC, либо с помощью активных стратегий управления двигателем, направленных на повышение температуры выхлопа.
Применение: Он имеет более низкую стоимость, но относительно худшие показатели регенерации и эффективности очистки газа по сравнению с конструкциями с покрытием.
3. Четырехходовой каталитический преобразователь
Это высокоинтегрированная концепция, объединяющая функции TWC и GPF в единое целое.
Структура: Подложка GPF помещается в тесно связанное положение и покрывается высокой загрузкой трехкомпонентного каталитического материала.
Цель: Достичь одновременной очистки CO, HC, NOx и твердых частиц в одном компоненте.
Проблема: Эта конфигурация предъявляет очень высокие требования к термической стабильности катализатора и характеристикам светоотключения, что приводит к большей технической сложности и более высокой стоимости.
Ключевые химические реакции катализаторов GPF
Для систем GPF с покрытием химические реакции можно разделить на две основные категории:
1. Стандартные трехсторонние каталитические реакции (в стехиометрических условиях):
2CO O₂ → 2CO₂
HC O₂ → CO₂ H₂O
2NOx → N₂ xO₂
2. Реакции, способствующие регенерации:
Окисление сажи:
CO₂ → CO₂ (Прямое окисление)
C 2NO₂ → CO₂ 2NO (Окисление через NO₂ — основной путь пассивной регенерации)
Экзотермические реакции (для активной регенерации):
2CO O₂ → 2CO₂ (Экзотермическая реакция)
HC O₂ → CO₂ H₂O (Экзотермическая реакция)
Тепло, выделяющееся в результате этих реакций, напрямую повышает температуру субстрата GPF, обеспечивая горение и регенерацию сажи.
